超高溫閥門制造標準是什么？

在現代工業領域，超高溫閥門作為關鍵控制部件，其可靠性直接關系到整個系統的安全運行。本文將深入解析超高溫閥門（工作溫度≥650℃）的制造標準體系，為行業人士提供參考。

一、設計與結構標準

超高溫閥門的設計必須遵循嚴格的結構標準，確保在高溫度下保持穩定性能。

基礎設計規范

國內外主要設計標準包括：

● GB/T 12224：規定鋼制閥門基本設計要求，包括壓力等級劃分與溫度額定值

● GB/T 12238：專門針對法蘭和對夾連接蝶閥的結構設計標準

● ASME B16.34：國際通用的閥門壁厚計算與材料選擇標準，特別適用于高壓高溫工況

創新結構設計

為應對超高溫環境，閥門結構設計需采用以下技術：

● 分體式閥座技術：通過對稱分布的半圓閥座設計，在保證密封性的同時優化流通性能，有效控制泄漏率低于0.67%

● 水冷設計：針對特殊工況的硬密封球閥采用水冷結構，確保閥門外表面溫度不超過100℃，避免高溫導致的結構變形

● 熱膨脹補償機構：采用浮動密封結構，在高溫環境下自動調節密封力，延長使用壽命

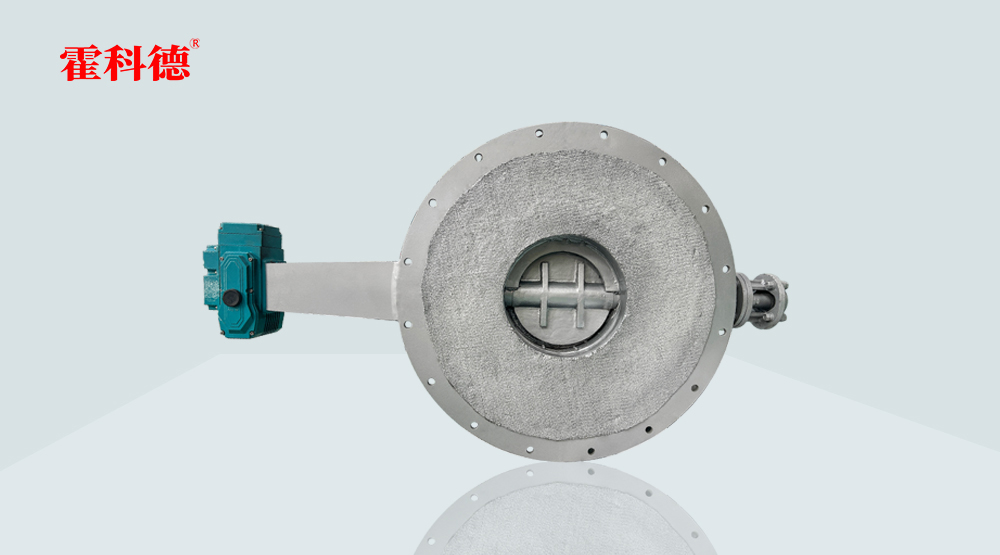

電動圓形高溫蝶閥

二、材料技術標準

材料選擇是超高溫閥門制造的核心環節，必須滿足耐高溫、抗氧化和耐腐蝕的綜合要求。

閥體與關鍵部件材料

● 304H不銹鋼：優良的抗蠕變性能，適用于650℃~850℃工況環境

● 鎳基合金：如Inconel X-750、Hastelloy等，用于閥桿和高溫接觸部件，確保在高溫度下保持強度

● 耐熱鑄鋼：符合GB/T 12229標準的碳素鋼鑄件，適用于高溫高壓電站閥門制造

密封技術材料

● 雙金屬復合密封：結合金屬基體與特種合金表面層，提供優良的密封性能

● 柔性石墨與Inconel750復合材料：在高溫環境下保持彈性和密封性

● 陶瓷基復合材料：用于惡劣溫度工況（如1250℃），提供卓越的耐磨性和化學穩定性

三、性能測試與質量檢驗標準

嚴格的測試與檢驗是確保超高溫閥門可靠性的關鍵保障。

強制性測試項目

根據GB/T 9092和JB/T 8692-1998標準要求：

● 耐壓測試：閥體必須能承受1.5倍設計壓力的水壓測試，無滲漏或變形

● 高溫密封性測試：在額定溫度下進行氣密性測試，確保符合ISO 5208或API 598規定的泄漏等級

● 熱循環試驗：模擬快速溫度變化工況，驗證閥門結構穩定性和密封可靠性

特殊性能驗證

● 高溫蠕變測試：評估閥門在長期高溫下的變形趨勢和強度保持能力

● 熱震動試驗：檢驗閥門在反復熱沖擊下的結構完整性

● 隔熱性能測試：確保操作部件溫度符合人員安全操作要求

氣動方形高溫煙氣蝶閥

四、行業應用與專用標準

不同工業領域?qū)Τ邷亻y門有特定要求，相應標準各有側重。

電力與石化行業

● SH 3531：規定耐熱耐磨襯里技術要求，適用于高溫介質輸送閥門

● T/WZBF 053-2024：針對超高溫水冷硬密封球閥的團體標準，詳細規定了結構設計與材料選擇

● TWZBF 007-2022：液控截止閥標準，提供了完整的制造與檢驗流程

冶金與化工領域

依據GB/T 14992（高溫合金鋼）和GB/T 1221（耐熱鋼）標準：

● 硫磺制酸工藝用閥門需具備特殊的抗硫腐蝕能力

● 高爐配風系統閥門需滿足快速切換和氣密性要求

● 高溫氣化爐閥門需同時兼顧耐高溫和耐磨損性能

五、制造工藝與質量控制要求

高質量的制造工藝是超高溫閥門性能保障的基礎。

關鍵工藝控制

● 精密鑄造：采用真空精密鑄造工藝，確保閥體內腔光潔度和尺寸精度

● 熱處理工藝：嚴格控制熱處理溫度曲線，確保材料組織穩定性

● 表面工程技術：應用抗氧化涂層（如陶瓷基涂層），延長高溫環境下的使用壽命

質量檢驗體系

● 無損檢測：100%射線檢測(RT)或超聲波檢測(UT)，確保無內部缺陷

● 尺寸檢驗：嚴格控制密封面加工精度，滿足高溫環境下的密封要求

● 智能化監測：集成溫度、壓力傳感器和遠程控制功能，實現閥門狀態實時監測

軟密封高溫蝶閥

六、未來發展趨勢

隨著工業技術的發展，超高溫閥門制造標準正朝著以下方向演進：

● 新型復合材料應用：開發耐溫度更高（>1300℃）的新型密封材料

● 智能制造與數字化：將工業4.0理念融入閥門設計與制造全過程

● 環保與節能要求：開發低摩擦、低能耗的超高溫閥門結構設計

結語

作為工業系統的"心臟部件"，超高溫閥門的制造標準關系到整個系統的安全與效率。我公司嚴格遵循國際國內各項標準，不斷創新工藝與材料技術，致力于為客戶提供可靠、安全的超高溫閥門產品，滿足各類惡劣工況的應用需求。
